博世2.2 非氣阻力式后處理系統

發布者： DTS 發布時間：2017年06月21日

1.SCR后處理系統：紅色線表示發動機水管，用來冷卻噴嘴和尿素箱，藍色線表示尿素管，分別為吸液管、噴射器、回流管。

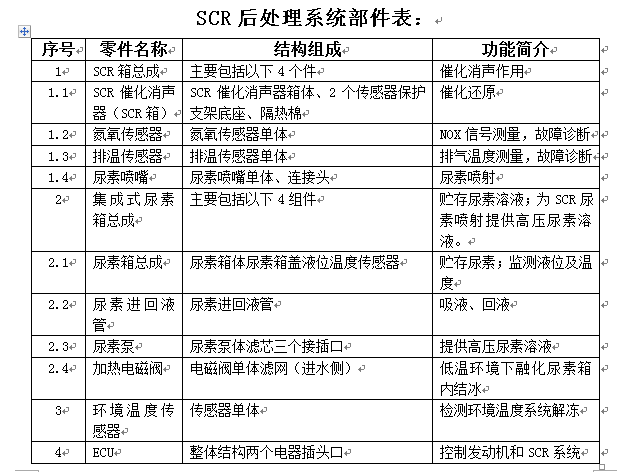

2.SCR系統組成（博世）：（1）控制單元ECU（EDC17系統），
(2)尿素泵，（3）尿素噴嘴，（4）SCR排氣連接管，（5）尿素箱總成，（6）加熱冷卻水管路，（7）尿素液力管路，（8）信號線，（9）SCR催化轉化器，（10）傳感器。
3.這套系統的目的就是：準時、準量的噴射尿素，并保證尿素在SCR箱內完美發生化學反應，保證N0X的排放標準達到國四排放法規要求。
后處理系統主要包括：尿素箱、尿素泵、噴嘴、SCR箱，除了這些還包括控制器單元EDC17、尿素管路、各種傳感器及尿素的加熱系統。
4.為什么需要加熱系統？因?yàn)槟蛩厮芤?11℃易結晶，尤其我國北方的冬天，一旦尿素結晶，不僅影響尿素的噴射，造成N0X排放不達標，甚至?xí)q破尿素管路、尿素泵等。所以，當環境溫度較低時，需要對尿素管路、尿素泵、尿素箱內的尿素溶液進行加熱。尿素管路主要包括吸液管（尿素箱到泵）、回液管（泵到尿素箱）、壓力管（泵到噴嘴）。
